PYD型材复合加工中心
  • PYD型材复合加工中心

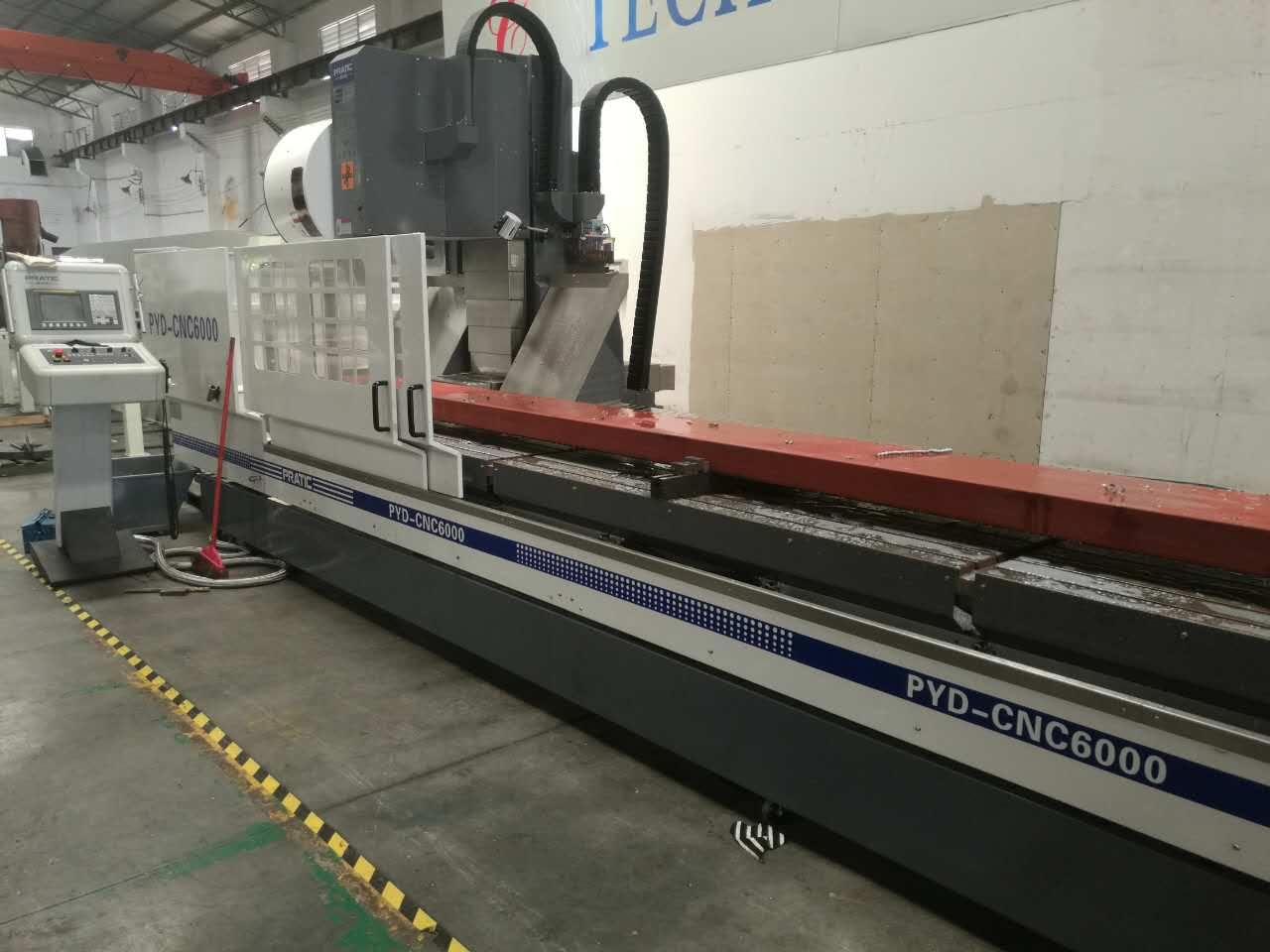

PYD型材复合加工中心

  • 重量:12000-24000kg
    高度:2500mm
    占地面积:5500-15500X3000mm

详细信息

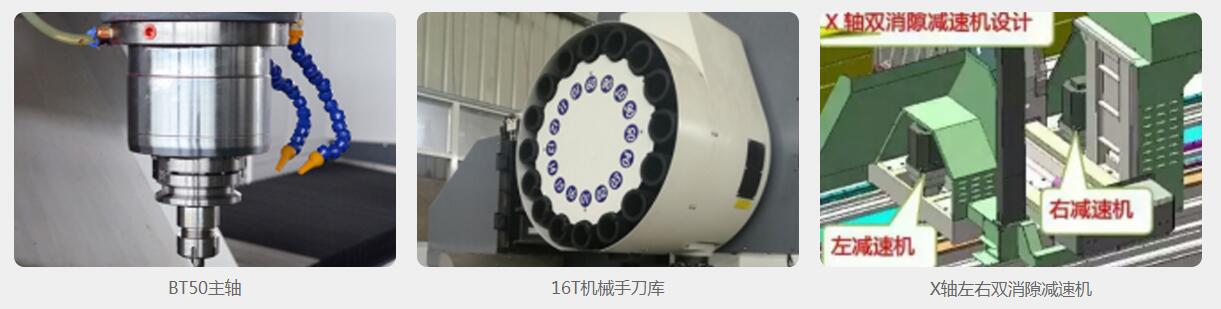

PYD型材复合加工中心产品特点:
1.该机器是一台集铣削、钻孔、攻牙、倒角为一体的自动化复合加工中心,适用于加工各种长度的型钢、铜、铝型材等金属加工;
2.配备自动排屑机;

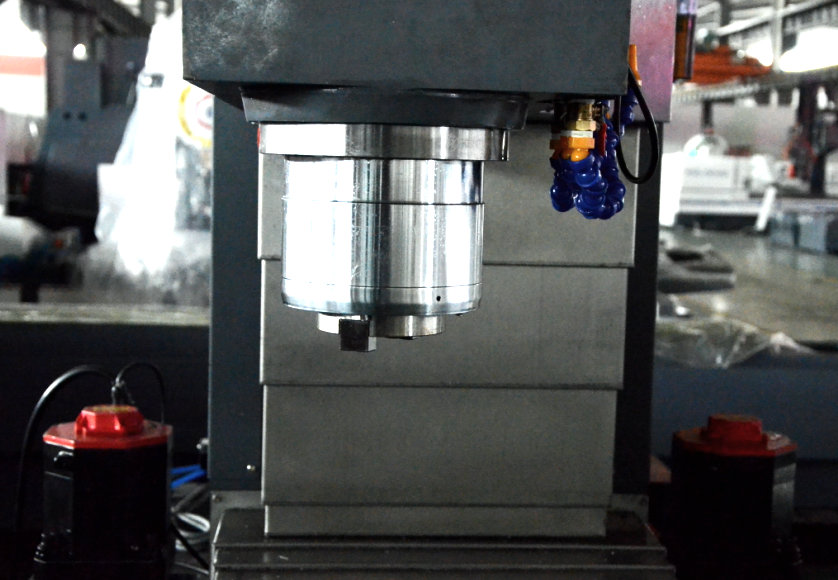

3.采用BT50主轴锥孔,主要用于加工钢材、机械床身等;
4.采用硬性导轨式设计,精度高,稳定性强,超强的钢性;
5.添加机器防护罩,保证了操作者的安全与环境卫生;
6.采用刀臂式刀库。

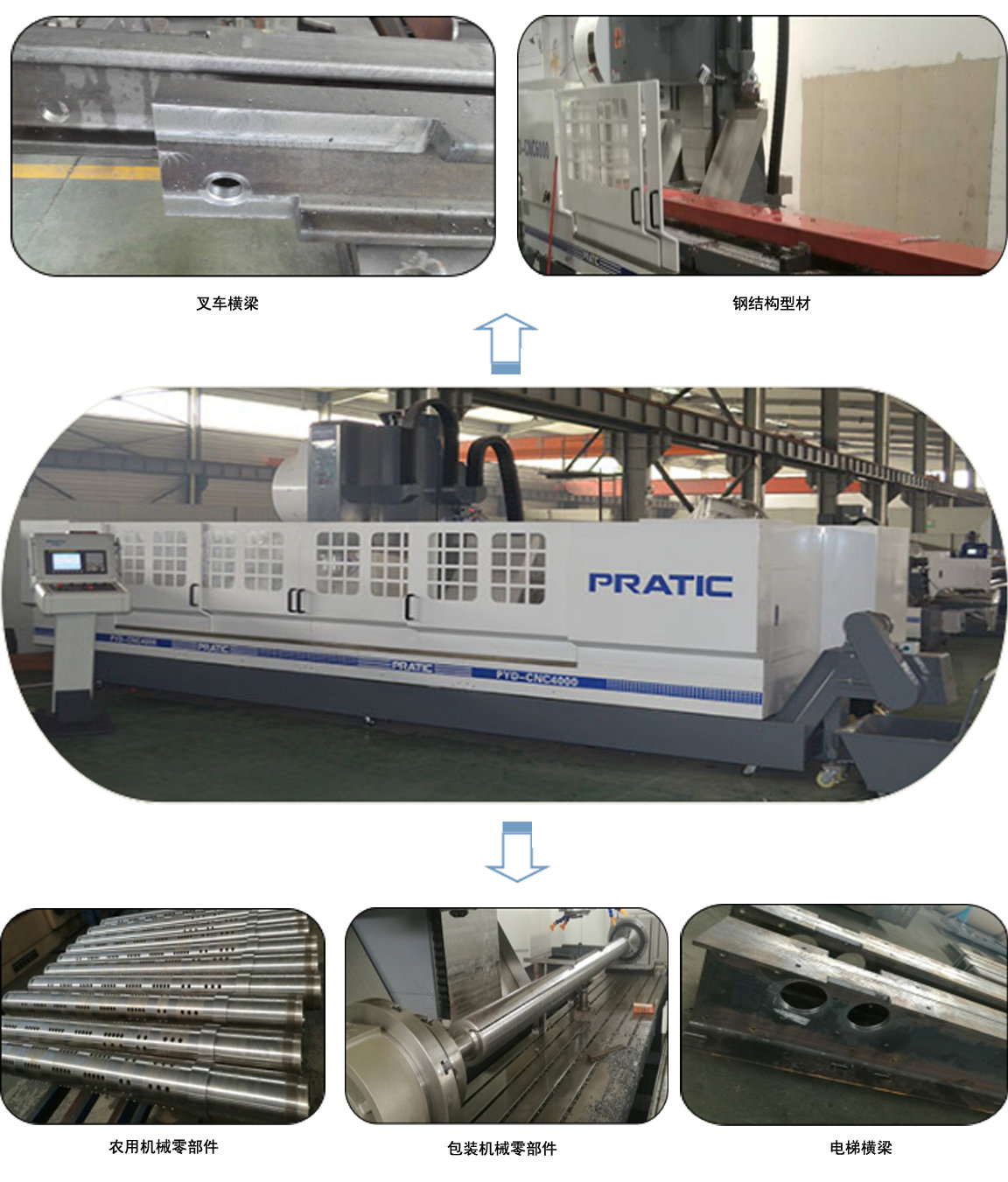

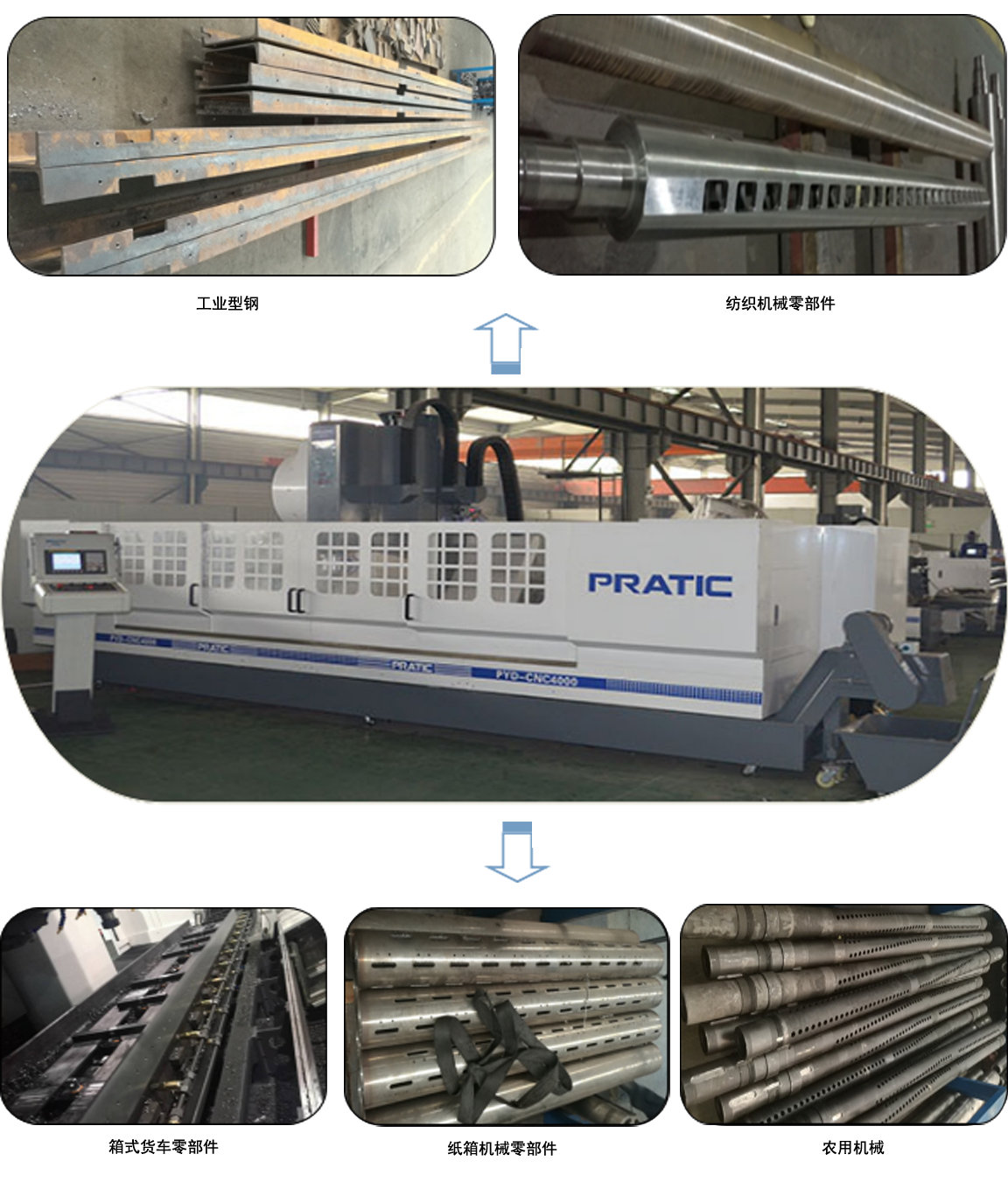

PYD型材复合加工中心应用:
PYD型材复合加工中心
PYD型材复合加工中心
PYD型材复合加工中心参数:

行程 单位 参数
X 轴 mm 2500-12500
Y 轴 mm 580
Z 轴 mm 450
主轴
主轴转速 rpm 8000
主轴锥孔 / BT50
刀库
刀库形式 / 圆盘式
拉钉形式 45° 45°
刀库容量 pcs 24
相邻换刀时间 sec 2
移动速度
X轴移动 m/min 60
Y轴移动 m/min 20
Z轴移动 m/min 20
X/Y/Z进给速度 mm/min 15000
马达功率
主轴驱动马达 kw 7.5/11.5
X驱动马达 kw 3.0
Y驱动马达 kw 2.0
Z驱动马达 kw 3.0
润滑冷却系统
润滑系统 油脂润滑
冷却系统 喷水冷却
精确度
X轴定位精确度 mm 0.05[全闭环0.01]
Y轴定位精确度 mm 0.01
Z轴定位精确度 mm 0.01
机械规格
气压需求 kg/cm2 6
操作系统 / FANUC[MITSUBISH]
高度 mm 2500
占地面积 mm 5500-15500X3000
重量 kg 12000-24000
