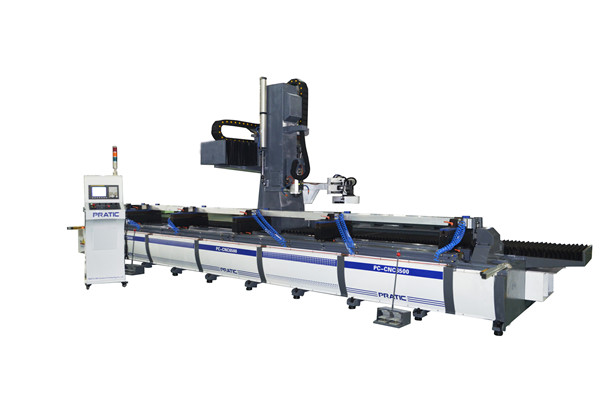

PC型材复合加工中心产品特点：

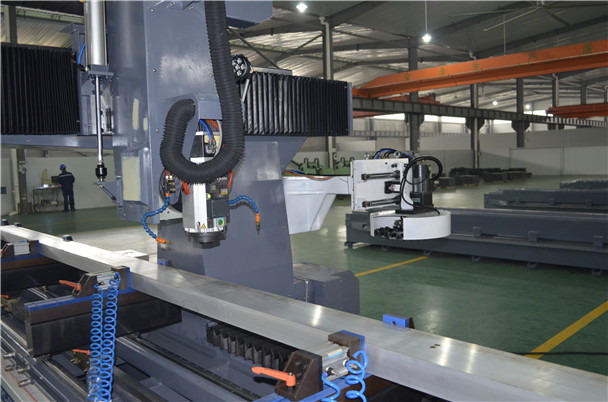

1.该产品继承了龙门式加工中心的优点，采取动柱式横梁立柱。
2.可配备第四轴180度旋转加工/第五轴旋转加工。

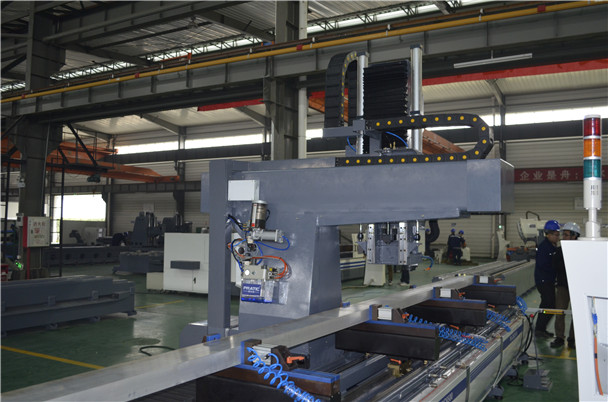

3.采用单力臂的人性化设计，使上下料更加方便。

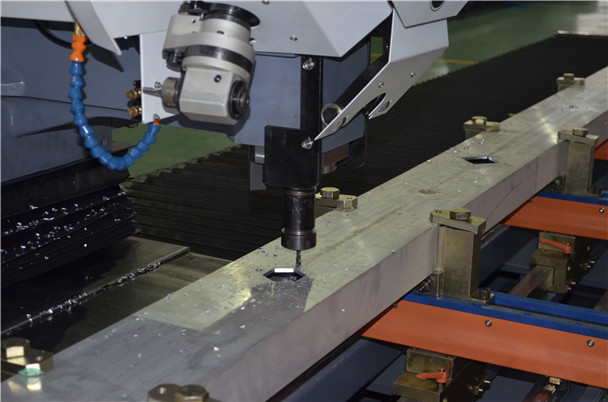

4.此产品适合：中型切削铝、铜的加工，型材钻、铣、（攻牙--选配)180度多面一次性加工。
5.可根据客户的要求定制不同规格的机型。

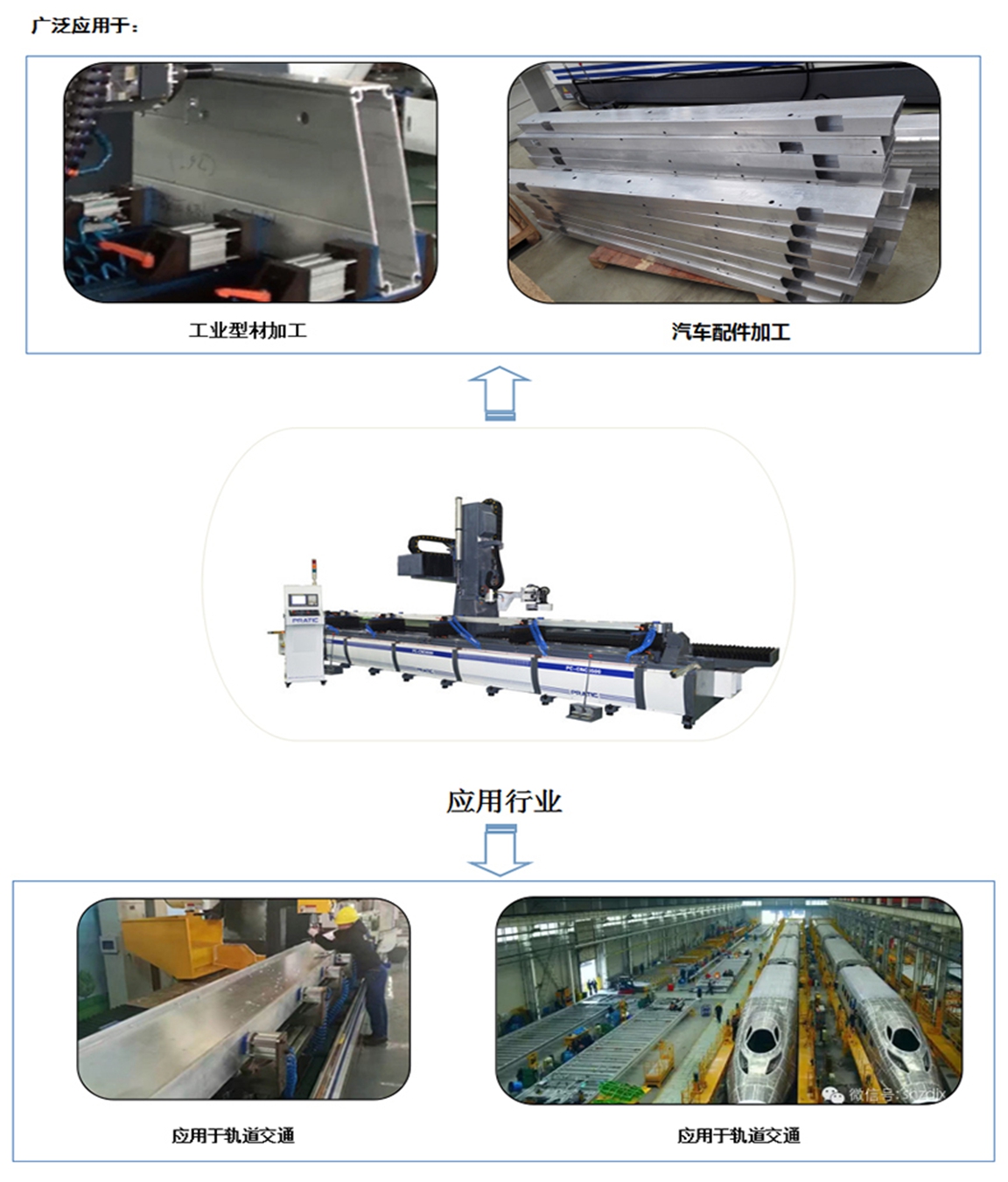

PC型材复合加工中心产品应用：
PC型材复合加工中心参数：
| 行程 | 单位 | 参数 |
| X 轴 | mm | 4000-15000 |
| Y 轴 | mm | 700(三轴)/350(四轴) |
| Z 轴 | mm | 700 |
| A 轴 | mm | ±120° |
| C 轴 | mm | ±213° |
| 主轴 | ||
| 主轴转速 | rpm | 12000(机轴)/18000-24000(电轴) |

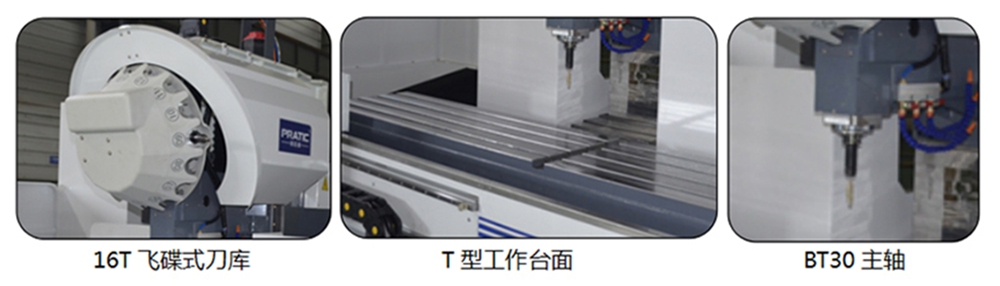

| 主轴锥孔 | / | BT30/BT40/HSK F63 |
| 刀库 | ||
| 刀库形式 | / | 斗笠式/刀臂式 |
| 刀库容量 | pcs | 12/24 |
| 相邻换刀时间 | sec | 5/3 |
| 移动速度 | ||
| X轴移动 | m/min | 60 |
| Y轴移动 | m/min | 28/28 |
| Z轴移动 | m/min | 20 |
| X/Y/Z进给速度 | mm/min | 15000 |
| 马达功率 | ||
| 主轴驱动马达 | kw | 三轴/四轴：7.5 kw 五轴：10 |
| X驱动马达 | kw | 3.0 |
| Y驱动马达 | kw | 2.0 |
| Z驱动马达 | kw | 3.0 |
| 润滑冷却系统 | ||
| 润滑系统 | 自动润滑 | |
| 冷却系统 | 雾化冷却 | |
| 精确度 | ||
| X轴定位精确度 | mm | 0.05 |
| Y轴定位精确度 | mm | 0.02 |
| Z轴定位精确度 | mm | 0.01 |
| 机械规格 | ||
| 气压需求 | kg/cm2 | 6 |
| 操作系统 | / | FANUC[MITSUBISH] |
| 高度 | mm | 3000 |
| 占地面积 | mm | 7000--20000x2600 |
| 重量 | kg | 13000--30000 |
