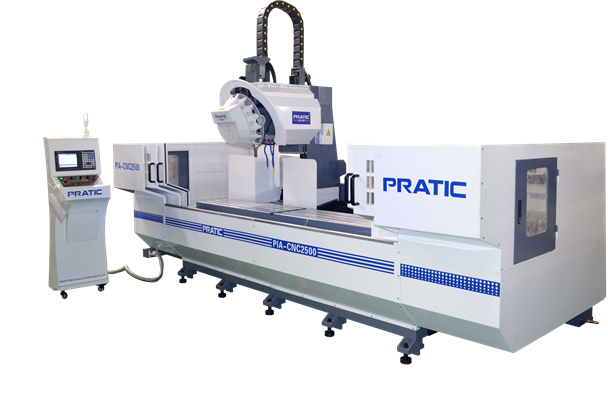

PIA型材复合加工中心

所属分类：工业型材加工中心

高度:2600mm
占地面积:4600--9000x2500mm
重量：5000--8000kg

详细信息

PIA型材复合加工中心产品特点：
1.此产品适合：电视机边框、轻型切削铝、铜的加工，型材的钻、铣、加工。
2.2.5m以上机型X轴用齿条传动，2.5以内机型X轴用丝杆传动。
3.可根据客户要求定制不同规格的机型。

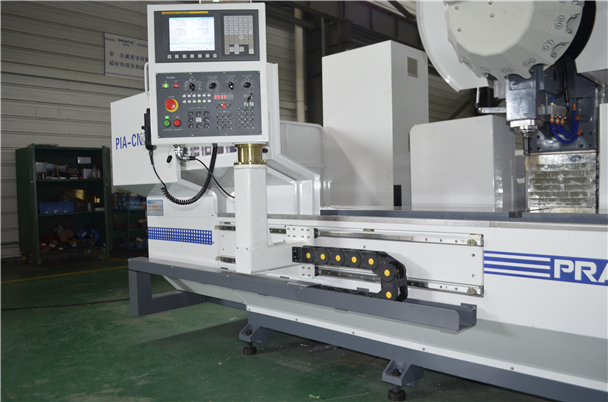

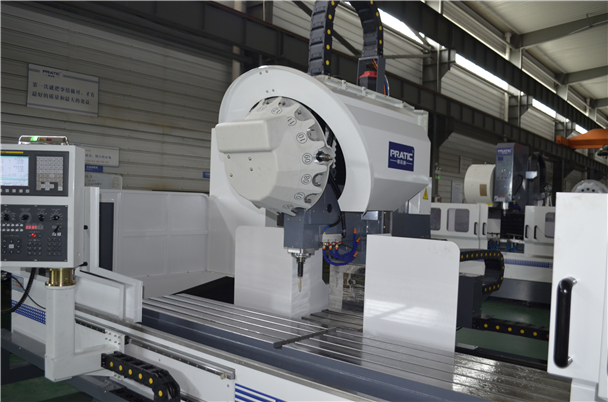

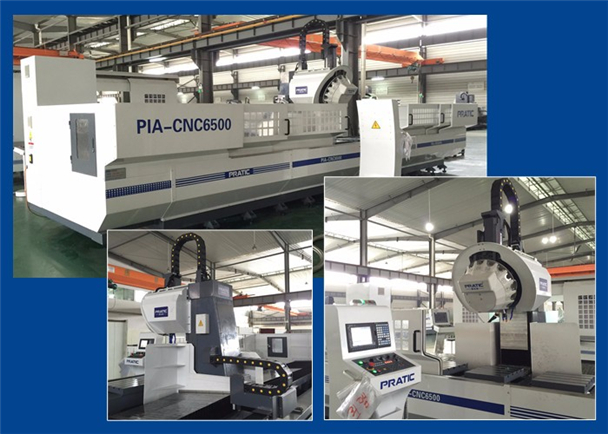

PIA型材复合加工中心细节：

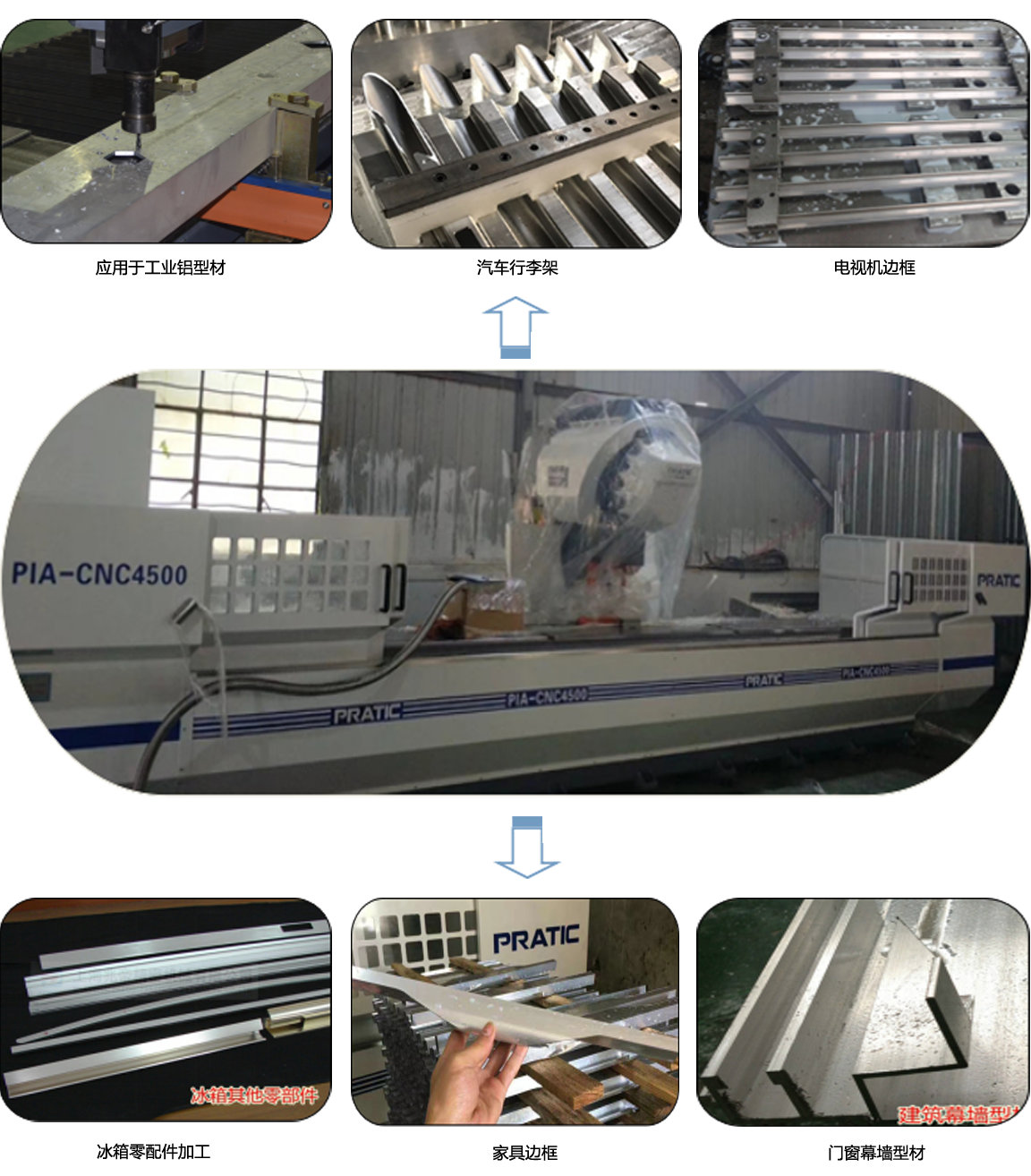

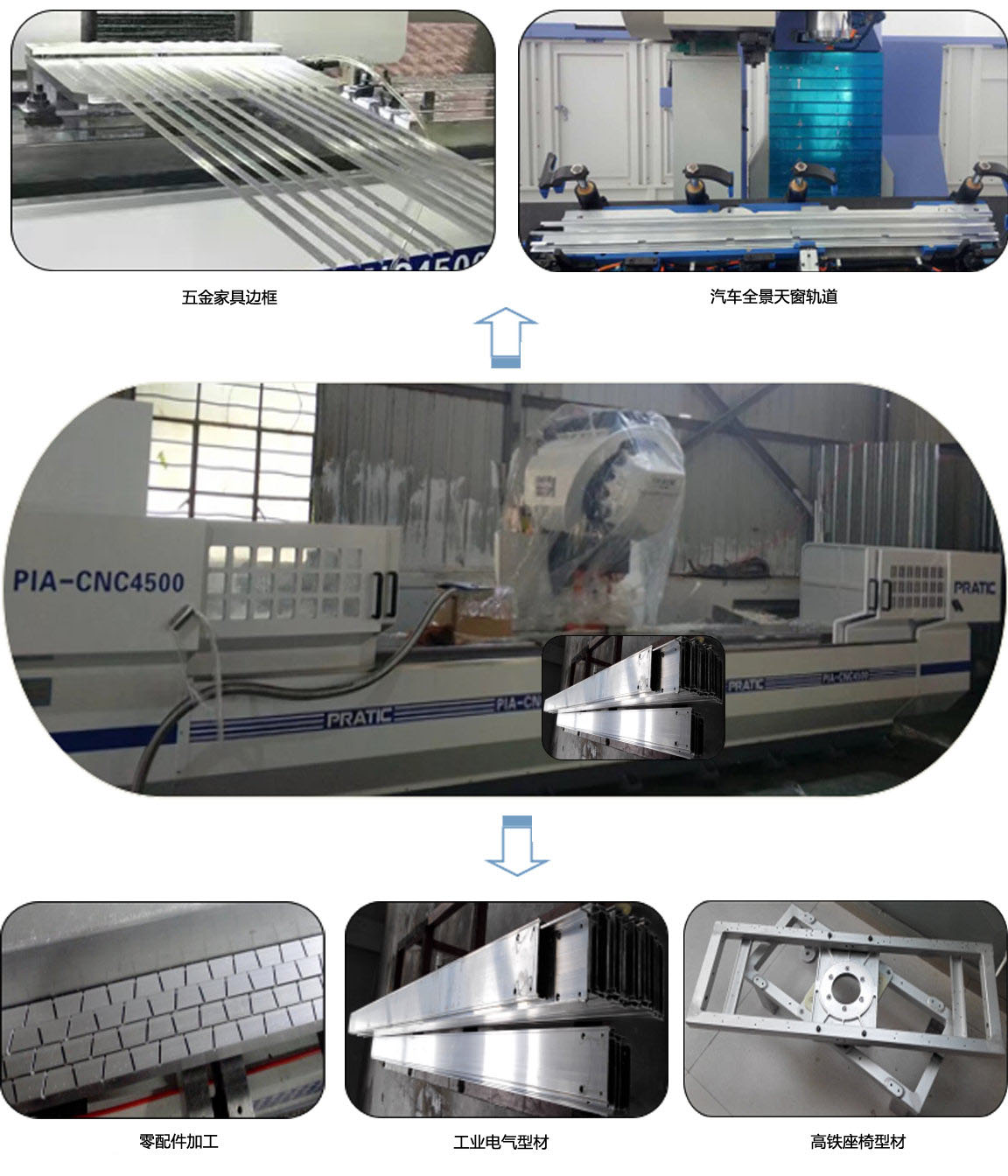

PIA型材复合加工中心应用：

PIA型材复合加工中心参数：

行程	单位	参数
X 轴	mm	2500--6500
Y 轴	mm	400
Z 轴	mm	350
主轴
主轴转速	rpm	12000/15000/24000
主轴锥孔	/	BT30

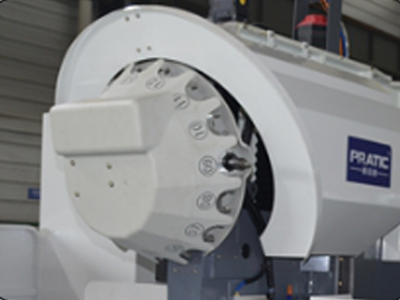

刀库
刀库形式	/	夹臂式
刀库容量	pcs	16
相邻换刀时间	sec	3
移动速度
X轴移动	m/min	50
Y轴移动	m/min	28/28
Z轴移动	m/min	28/28
X/Y/Z进给速度	mm/min	15000
马达功率
主轴驱动马达	kw	5.5
X驱动马达	kw	1.8
Y驱动马达	kw	1.8
Z驱动马达	kw	1.8
润滑冷却系统
润滑系统	自动润滑

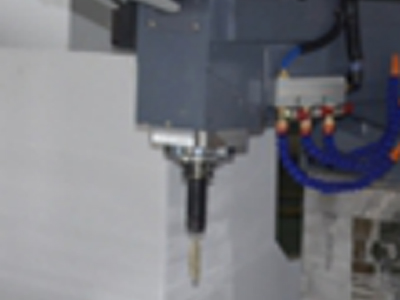

冷却系统	雾化冷却
精确度
X轴定位精确度	mm	0.05
Y轴定位精确度	mm	0.02
Z轴定位精确度	mm	0.01
机械规格
气压需求	kg/cm2	6 kg/cm2
操作系统	/	FANUC[MITSUBISH]
高度	mm	2600
占地面积	mm	4600--9000x2500
重量	kg	5000--8000
