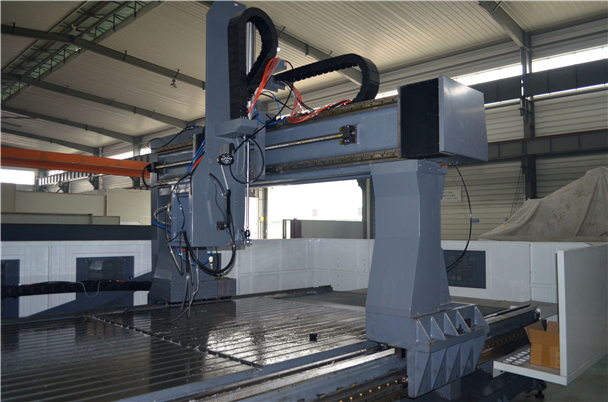

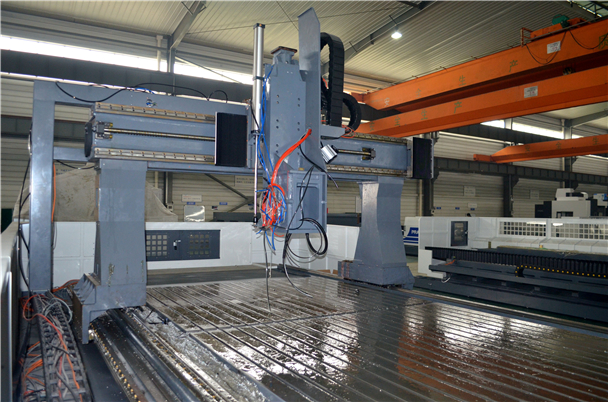

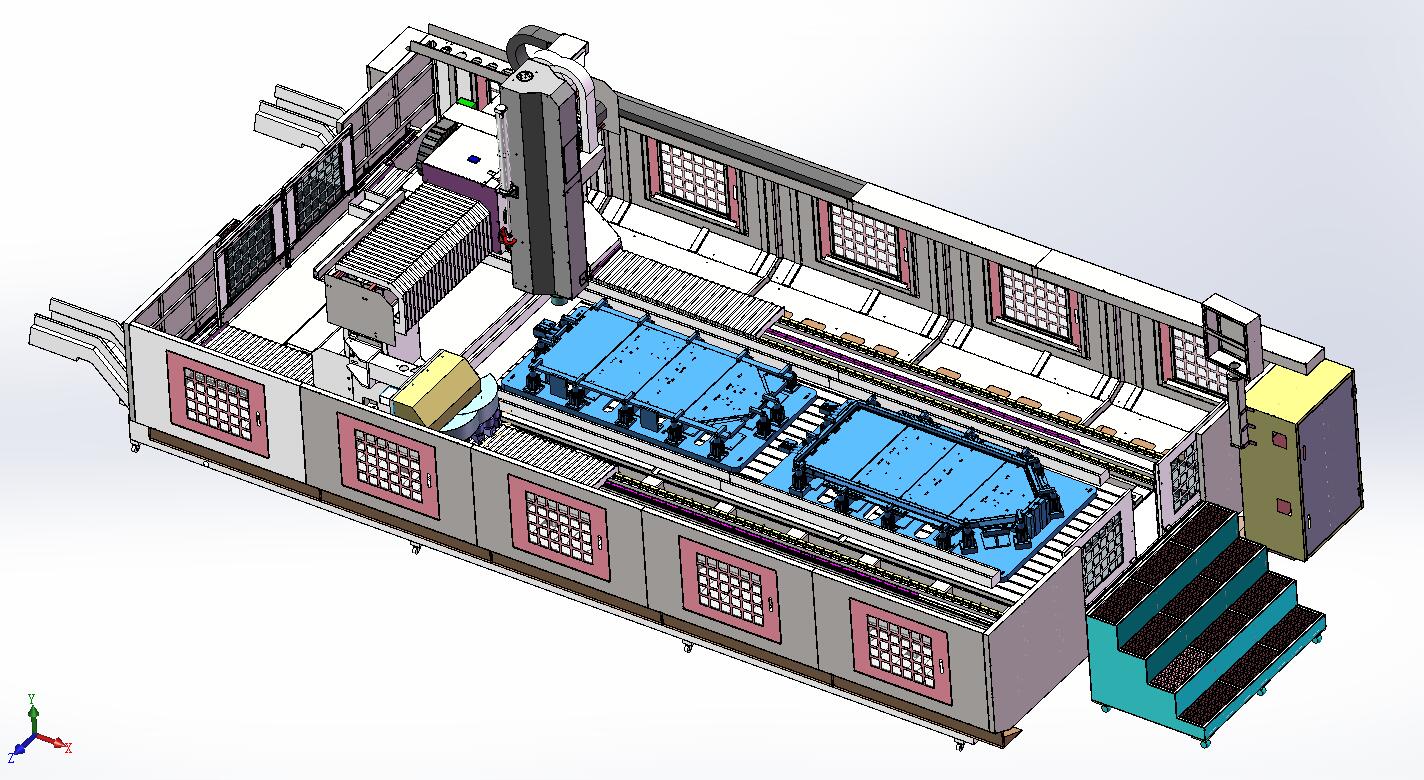

PHB大跨度龙门加工中心产品特点：
1.该机器是一台集铣削、钻孔、攻牙、倒角为一体的自动化复合加工中心，针对大型铝、钢、铜型材加工。
2.添加机器防护罩，保证了操作者安全度与环境卫生。
3.配备自动排屑机。
4.可根据客户要求定制不同规格的机型

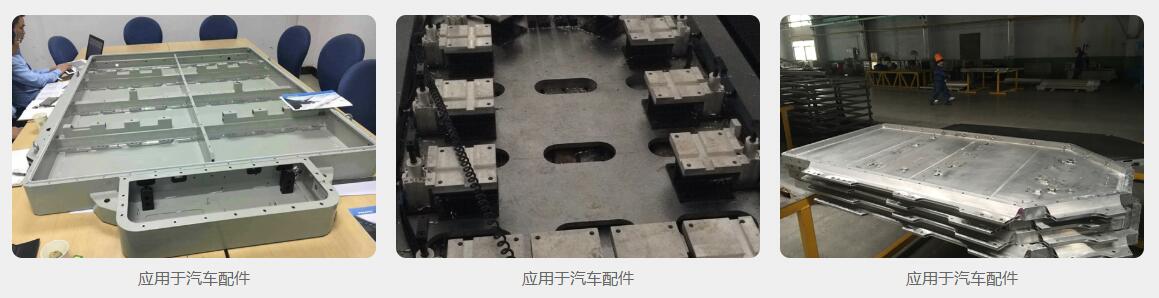

PHB大跨度龙门加工中心应用：
PHB大跨度龙门加工中心参数：
| 行程 | 单位 | 参数 |
| X 轴 | mm | 4000--12000 |
| Y 轴 | mm | 2000 |
| Z 轴 | mm | 700 |
| A 轴 | / | ±120° |
| C 轴 | / | ±213° |
| 主轴 | ||
| 主轴转速 | rpm | 12000(机轴)18000--24000(电轴) |
| 主轴孔锥度 | / | BT30/BT40/HSK F63 |
| 刀库 | ||
| 刀库形式 | / | 斗笠式 |
| 刀库容量 | pcs | 10 |
| 相邻换刀时间 | sec | 2 |
| 移动速度 | ||
| X轴移动 | m/min | 60 |
| Y轴移动 | m/min | 36/36 |
| Z轴移动 | m/min | 36/36 |
| X/Y/Z进给速度 | mm/min | 15000 |
| 马达功率 | ||
| 主轴驱动马达 | kw | 三轴7.5kw / 五轴15kw |
| X驱动马达 | kw | 3.0 |
| Y驱动马达 | kw | 2.0 |
| Z驱动马达 | kw | 3.0 |
| 润滑冷却系统 | ||
| 润滑系统 | 自动润滑 | |
| 冷却系统 | 雾化冷却 | |
| 精确度 | ||
| X轴定位精确度 | mm | 0.05 |
| Y轴定位精确度 | mm | 0.02 |
| Z轴定位精确度 | mm | 0.01 |
| 机械规格 | ||
| 气压需求 | kg/cm2 | 6 kg/cm2 |
| 操作系统 | / | FANUC/SIEMENS |
| 高度 | mm | 3000 |
| 占地面积 | mm | 5500--20000x2600mm |
| 重量 | kg | 15000--30000 |
