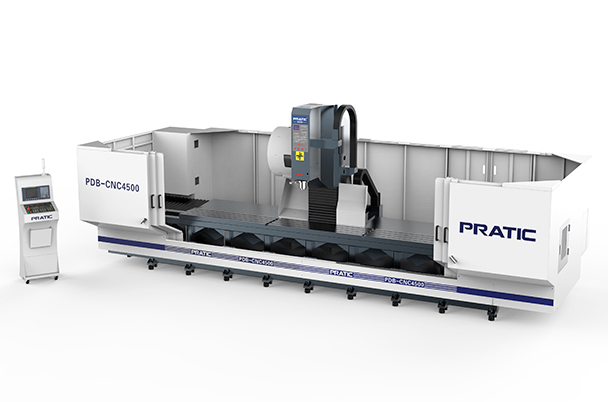

PDB型材复合加工中心
  • PDB型材复合加工中心

PDB型材复合加工中心

  • 工作台尺寸:450x(2500--12500)mm
    主轴转速:12000rpm
    切削给进速度:15000mm/min
    重复定位精度:±0.01mm
    该机器是一台集铣销、钻孔、攻牙、倒角为一体的自动化复合加工中心,适用于加工各种长度的型钢、铜、铝型材等金属加工。

详细信息

产品特点:
1.该机器是一台集铣销、钻孔、攻牙、倒角为一体的自动化复合加
工中心,适用于加工各种长度的型钢、铜、铝型材等金属加工;
2.防护门导轨带钣金防护,阻止废屑进入,方便排屑;
3.加装前后半封闭式防护罩,保证了操作者的安全度和环境卫生;
4.采用BT40主轴锥孔,增加了机器钢性;
5.采用圆盘式刀库

产品参数:

行程 单位 参数
X轴 mm 2500-12500
Y轴 mm 450
Z轴 mm 500
主轴
主轴转速 rpm 10000/12000
主轴锥孔 / BT40Φ120mm(外径)
刀库
刀库形式 / 圆盘式
拉钉形式 45° 45°
刀库容量 pcs 24
相邻换刀时间 sec 2
移动速度
X轴移动 m/min 60
Y轴移动 m/min 28
Z轴移动 m/min 28
切削进给速度 mm/min 15000
马达功率
主轴驱动马达 kw 11
X驱动马达 kw 3.1
Y驱动马达 kw 3.1
Z驱动马达 kw 3.1
润滑冷却系统
润滑系统 自动润滑
冷却系统 喷水冷却
精确度
X轴定位精确度 mm 0.05
Y/Z轴定位精确度 mm 0.01
重复定位精确度 mm ±0.01/300
机械规格
气压需求 kg/cm² 6
操作系统 / FANUC/SIEMENS
高度 mm 2600
占地面积 mm (5500-15500)x2750
重量 kg 10000-21000
