汽车配件型材加工设备PYB
  • 汽车配件型材加工设备PYB

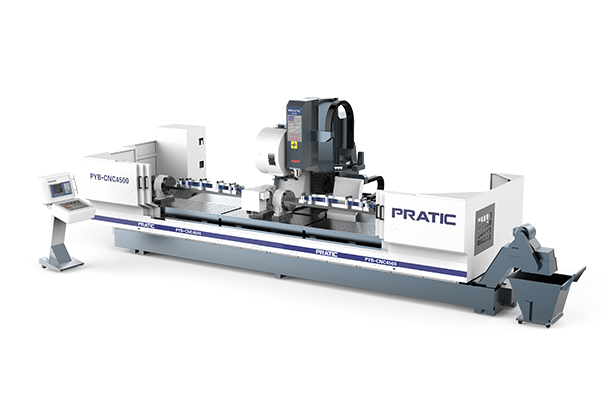

汽车配件型材加工设备PYB

  • 工作台尺寸:(2500-12500) x 450/580 mm
    主轴转速:10000/12000rpm
    切削给进速度:15000 mm/min
    定位精度:±0.01 mm
    加装旋转第四轴,配备定制的夹具,可以加工汽车保险杠、天窗导轨的各个面,实现一次装夹,就可以加工四个面

详细信息

产品特点:
1.该机器是一台集铣削、钻孔、攻牙、倒角为一体的自动化复合加工中心,适用于加工各种长度的型钢、铜、铝型材等金属加工。
2.配备自动排屑机。
3.采用BT40主轴锥孔,增加了机器钢性。
4.添加机器防护罩,保证了操作者安全度与环境卫生。
5.采用圆盘式刀库。
6.可根据客户要求定制不同规格的机型

产品参数:

行程 单位 参数
X轴 mm 2500-12500(可定制其它长度)
Y轴 mm 580
Z轴 mm 450
主轴
主轴转速 rpm 10000/12000
主轴锥孔 / BT40  φ120 mm(外径)
刀库
刀库形式 / 圆盘式
拉钉形式 45° 45°
刀库容量 pcs 24
相邻换刀时间 sec 2
移动速度
X轴移动 m/min 60
Y轴移动 m/min 28
Z轴移动 m/min 28
切削进给速度 mm/min 15000
马达功率
主轴驱动马达 kw 11
X驱动马达 kw 3.1
Y驱动马达 kw 3.1
Z驱动马达 kw 3.1
润滑冷却系统
润滑系统 自动润滑
冷却系统 喷水冷却
精确度
X轴定位精确度 mm 0.05
Y/Z轴定位精确度 mm 0.02
重复定位精确度 mm ±0.01/300mm
机械规格
气压需求 kg/cm² 6
操作系统 / FANUC/SIEMENS
高度 mm 3300
占地面积 mm (6400-15500)X3000
重量 kg 12000-22000
