详细信息
产品特点：

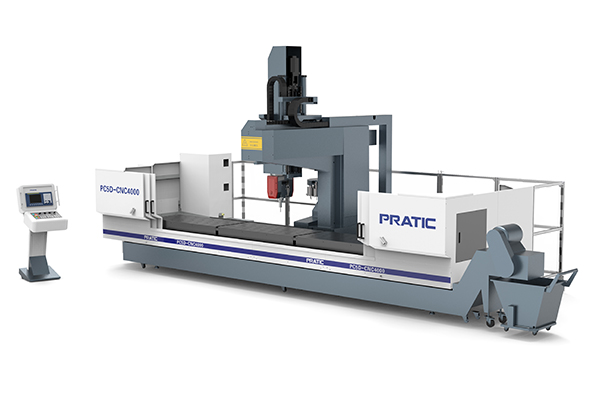

1该产品继承了龙门式加工中心的优点，采取动柱式横梁立柱。
2.可配备第五轴旋转加工，加工复杂曲面。
3.采用单力臂的人性化设计，使上下料更加方便。
4.此产品适合：中型切削铝、铜的加工，型材钻、铣、攻牙(选配)180度多面一次性加工。
5.可根据客户要求定制不同规格的机型
产品参数：
| 行程 | 单位 | 参数 |
| X 轴 | mm | 4000-12000(可定制其它长度) |
| Y 轴 | mm | 800(三轴)/450(四轴) |
| Z 轴 | mm | 500 |
| A 轴 | ±120° | |
| C 轴 | ±245° | |
| 主轴 | ||
| 主轴转速 | rpm | 24000 |
| 主轴锥孔 | / | BT40 / HSK F63 |
| 刀库 | ||
| 刀库形式 | / | 伞形式 |
| 刀库容量 | pcs | 12 |
| 相邻换刀时间 | sec | 2 |
| 移动速度 | ||
| X轴移动 | m/min | 50 |
| Y轴移动 | m/min | 28 |
| Z轴移动 | m/min | 28 |
| X/Y/Z进给速度 | mm/min | 15000 |
| 马达功率 | ||
| 主轴驱动马达 | kw | 10 |
| X驱动马达 | kw | 3.1 |
| Y驱动马达 | kw | 3.1 |
| Z驱动马达 | kw | 3.1 |
| 润滑冷却系统 | ||
| 润滑系统 | 自动润滑 | |
| 冷却系统 | 喷雾冷却 | |
| 精度 | ||
| X轴定位精度 | mm | 0.05 |
| Y/Z轴定位精度 | mm | 0.02 |
| 重复定位精度 | mm | ±0.01/300 |
| 机械规格 | ||
| 气压需求 | kg/cm² | 6 |
| 操作系统 | / | FANUC/SIEMENS |
| 高度 | mm | 3700 |
| 占地面积 | mm | 9000--15500x3000 |
| 重量 | kg | 10000--22000 |
