详细信息

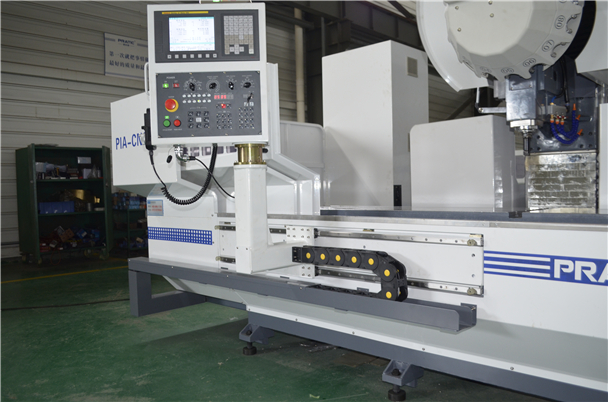

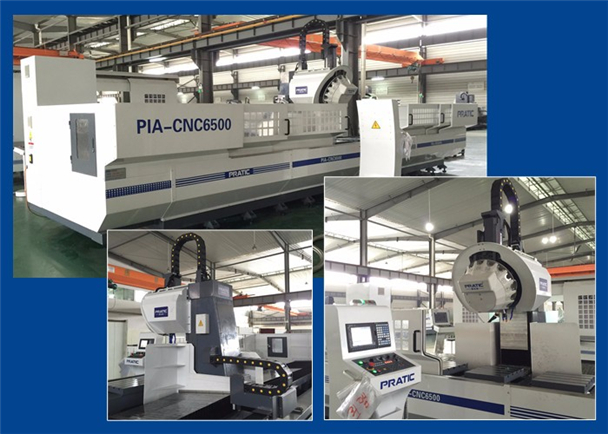

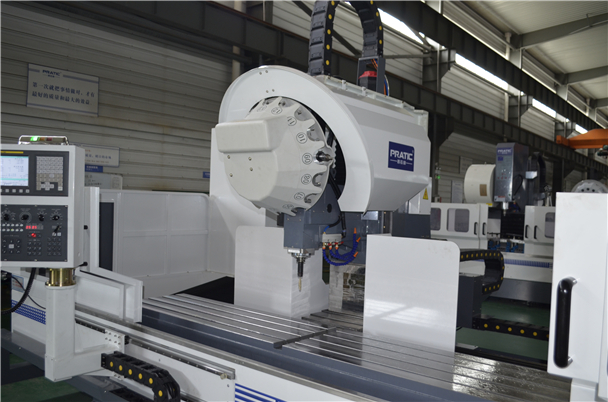

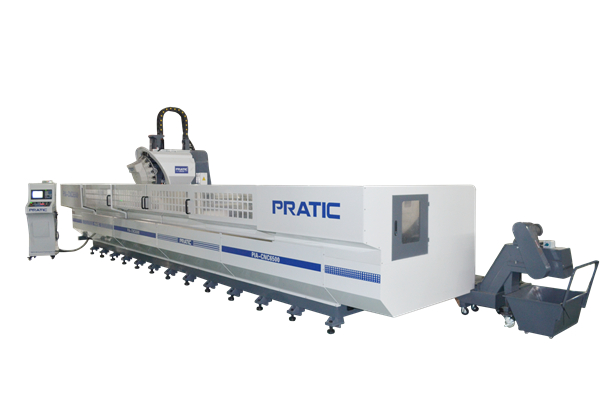

产品特点：
1.此产品采用双头双旋转四轴，适合汽车配件的天窗导轨、装饰条、保险杠、全铝车身配件型材件加工。
2.2.5m以上机型X轴用齿条传动，2.5以内机型X轴用丝杆传动
3.可根据客户要求定制不同规格的机型
产品参数：
| 行程 | 单位 | 参数 |
| X轴 | mm | 2500--6500 |
| Y轴 | mm | 400 |
| Z轴 | mm | 400 |
| 主轴 | ||
| 主轴转速 | rpm | 12000/15000/20000 |
| 主轴锥孔 | / | BT30 φ100 mm(外径) |
| 刀库 | ||
| 刀库形式 | / | 飞碟式 |
| 刀库容量 | pcs | 16 |
| 相邻换刀时间 | sec | 3 |
| 移动速度 | ||
| X轴移动 | m/min | 60 |
| Y轴移动 | m/min | 28 |
| Z轴移动 | m/min | 28 |
| X/Y/Z进给速度 | mm/min | 15000 |
| 马达功率 | ||
| 主轴驱动马达 | kw | 9 |
| X驱动马达 | kw | 3.1 |
| Y驱动马达 | kw | 2.7 |
| Z驱动马达 | kw | 2.7 |
| 润滑冷却系统 | ||
| 润滑系统 | 自动润滑 | |
| 冷却系统 | 喷水冷却 | |
| 精度 | ||
| X轴定位精度 | mm | 0.05 |
| Y/Z轴定位精度 | mm | 0.02 |
| 重复定位精度 | mm | ±0.01/300 |
| 机械规格 | ||
| 气压需求 | kg/cm² | 6 |
| 操作系统 | / | FANUC/SIEMENS |
| 高度 | mm | 2600 |
| 占地面积 | mm | (4600-9000)x2500 |
| 重量 | kg | 7000-11000 |
[返回] 汽车配件加工中心
