挂车空气悬架导向臂加工中心PYD
  • 挂车空气悬架导向臂加工中心PYD

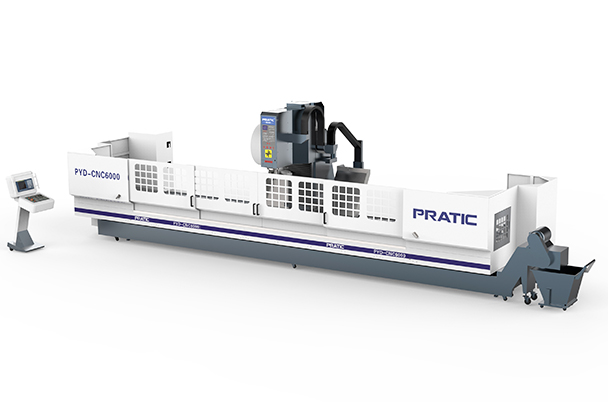

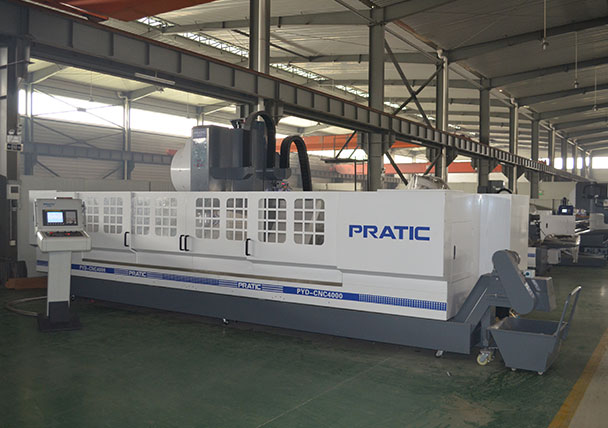

挂车空气悬架导向臂加工中心PYD

  • 工作台尺寸:(4000-12000) x 600 mm
    主轴转速:8000rpm
    切削进给速度:15000mm/min
    重复定位精度:±0.01mm

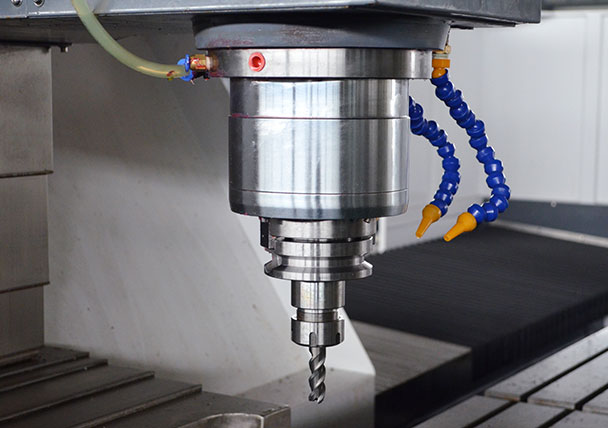

    采用BT50主轴,专门加工挂车空气悬架导向臂型材加工中心

详细信息

产品特点:
1.该机器是一台集铣削、钻孔、攻牙、倒角为一体的自动化复合加工中心,适用于加工各种长度的型钢、铜、铝型材等金属加工;
2.配备自动排屑机;
3.采用BT50主轴锥孔,主要用于加工钢材、机械床身等;
4.采用滚珠导轨式设计,精度高,稳定性强,超强的钢性;
5.添加机器防护罩,保证了操作者安全与环境卫生;
6.采用圆盘式刀库

产品参数:

行程 单位 参数
X轴 mm 4000-12000
Y轴 mm 600
Z轴 mm 600
主轴
主轴转速 rpm 8000
主轴锥孔 / BT50  φ155mm(外径)
刀库
刀库形式 / 圆盘式
拉钉形式 45° 45°
刀库容量 pcs 16
相邻换刀时间 sec 2
移动速度
X轴移动 m/min 60
Y轴移动 m/min 28
Z轴移动 m/min 28
X/Y/Z进给速度 mm/min 15000
马达功率
主轴驱动马达 kw 11-15
X驱动马达 kw 3.1
Y驱动马达 kw 3.1
Z驱动马达 kw 3.1
润滑冷却系统
润滑系统 自动润滑
冷却系统 喷水冷却
精确度
X轴定位精确度 mm 0.05
Y/Z轴定位精确度 mm 0.02
重复定位精确度 mm ±0.01/300
机械规格
气压需求 kg/cm² 6
操作系统 / FANUC/SIEMENS
高度 mm 3300
占地面积 mm (8700-15500)X3200
重量 kg 15000-23000
