产品特点：

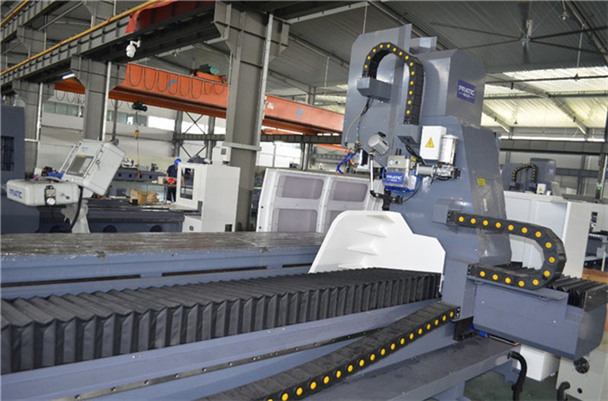

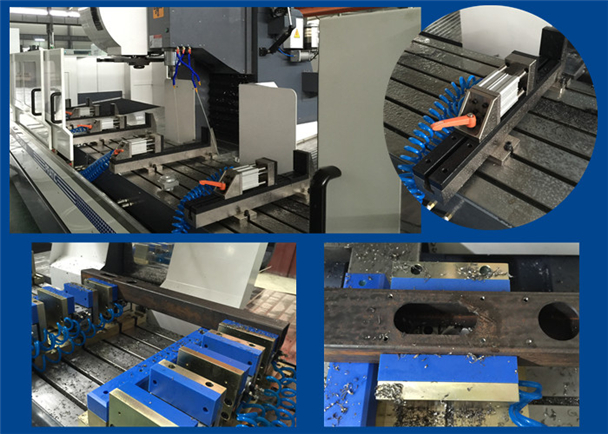

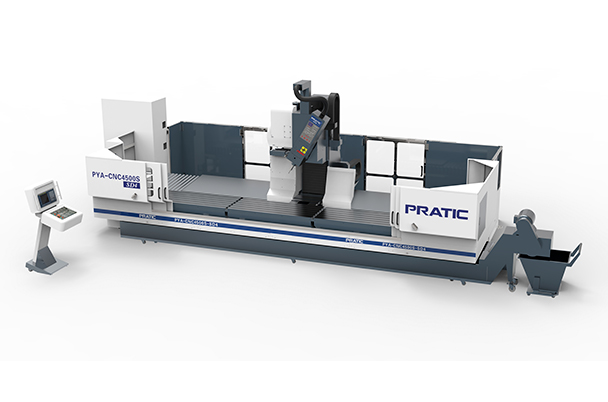

1.该机器是一台集铣削、钻孔、攻牙、倒角为一体的自动化复合加工中心，适用于加工各种长度的型钢、铜、铝型材等金属加工；
2.配备自动排屑机；
3.采用BT30主轴锥孔，增加了机器钢性；
4.添加机器防护罩，保证了操作者安全度与环境卫生；
5.采用圆盘式刀库；
6.采用B轴旋转主轴，±45°的旋转角度，满足不同的加工需求；
7.可根据客户要求定制不同规格的机型
产品参数：
| 行程 | 单位 | 参数 |
| X 轴 | mm | 2500-6500(可以定制其他长度) |
| Y 轴 | mm | 550 |
| Z 轴 | mm | 700 |
| B轴 | ||
| 分度精度 | sec | 15” |
| 重复精度 | sec | 4” |
| 旋转角度 | 度 | ±45° |
| 主轴 | ||
| 主轴转速 | rpm | 12000 |
| 主轴锥孔 | / | BT30 Φ100mm (外径) |
| 刀库 | ||
| 刀库形式 | / | 圆盘式 |
| 刀库容量 | pcs | 20 |
| 相邻换刀时间 | sec | 2 |
| 移动速度 | ||
| X轴移动 | m/min | 60 |
| Y轴移动 | m/min | 28 |
| Z轴移动 | m/min | 28 |
| 切削进给速度 | mm/min | 15000 |
| 马达功率 | ||
| 主轴驱动马达 | kw | 9 |
| X驱动马达 | kw | 3.1 |
| Y驱动马达 | kw | 3.1 |
| Z驱动马达 | kw | 3.1 |
| 润滑冷却系统 | ||
| 润滑系统 | 自动润滑 | |
| 冷却系统 | 喷水冷却 | |
| 精确度 | ||
| X轴定位精确度 | mm | 0.05 |
| Y/Z轴定位精确度 | mm | 0.02 |
| 重复定位精确度 | mm | ±0.01/300 |
| 机械规格 | ||
| 气压需求 | kg/cm² | 6 |
| 操作系统 | / | FANUC/SIEMENS |
| 高度 | mm | 3600 |
| 占地面积 | mm | (6300-10800)X3700 |
| 重量 | kg | 10000-16000 |
